一、基本規定:

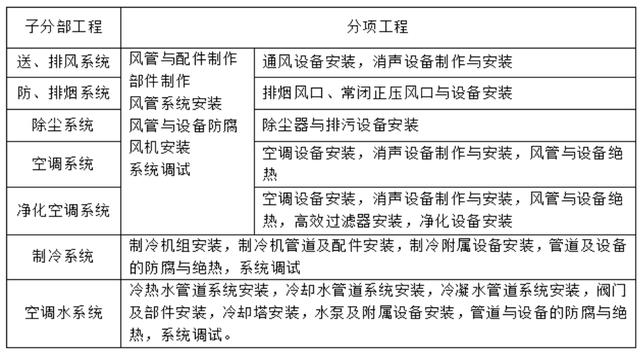

1.1通風與空調分部工程的子分部劃分
通風與空調分部工程的子分部劃分 二、風管制作:
2.1風管材質:金屬(鍍鋅鋼板、不銹鋼...)
非金屬:(硬聚氯乙烯、玻璃鋼、玻鎂...)
復合材料:(不燃材料面層復合絕熱材料板制成:酚醛、鋁箔離心棉...)、建筑風道。
2.2排煙風管:本體、框架、固定材料、密封墊必須為不燃材料。
鋼板厚度按高壓系統選擇,檢驗檢測按中壓系統。
2.3復合材料:覆面材料必須為不燃材料,內部絕熱材料應為不燃或難燃B1級,且對人體無害的材料。
2.4風管系統類型:
低壓:P≤500Pa;
中壓:500<P≤1500Pa;
高壓:P>1500Pa;
除塵系統:(鋼板風管厚度選擇)
2.5鋼板風管板材厚度
鋼板風管板材厚度 三、風管部件
3.1防排煙系統柔性短管的制作材料必須為不燃材料。
3.2柔性短管應選用防腐、防潮、不透氣、不易霉變的柔性材料,用于空調系統的應采用防止結露的措施。
3.3柔性短管的長度一般易為150~300mm。
3.4柔性短管不宜作為找正、找平的異徑連接管。
3.5設于結構變形縫的柔性短管,其長度宜為變形縫的寬度加100mm及以上。
3.6風口的連接,外表裝飾面應平整、葉片或擴散環的分布應均勻、顏色應一致、無明顯的劃傷和壓痕。
四、風管系統安裝
4.1在風管穿過需要封閉的防火、防爆的墻體或樓板時,應預埋管或防護套管,其鋼板厚度不應小于1.6mm。風管與防護套管之間,應用不燃且對人體無害的柔性材料封堵。
4.2風管支架:支吊架間距,小于等于400mm,不大于4m,大于400mm,不應大于3m;薄鋼板法蘭風管,支吊架間距不應大于3m。
4.3風管防晃支架:主、干管長度不超過20m時,應設置防止擺動的固定點,每個系統不應少于1個。
4.4防火閥直徑或大邊大于630mm時,宜設獨立支、吊架。
4.5風管連接法蘭螺母宜在同一側(朝向一致),法蘭墊片不應凹入風管內,亦不應凸出法蘭外。
4.6可伸縮性金屬或非金屬軟風管的長度不宜超過2m,并不應有死彎或塌凹。
廈門風機,廈門負壓風機,廈門玻璃鋼負壓風機,廈門玻璃鋼風機,廈門工業負壓風機,廈門負壓風機廠家,廈門負壓風機批發,廈門歐鐠斯節能機電有限公司坐落于美麗的海濱城市--廈門,專業知名的環保通風設備生產廠商;公司主營產品:廈門負壓風機,廈門玻璃鋼負壓風機,廈門玻璃鋼風機等;是一家以產品銷售和為客戶提供通風降溫規劃設計及安裝的知名廠家。
五、通風與空調設備安裝:
5.1拖地設備的地腳螺絲;螺絲的防腐
5.2風機的減震(排煙、排風)
5.3通風機傳動裝置的外露部位以及直通大氣的進、出口,必須裝置防護罩(網)或應采取其他安全設施。
六、空調水系統管道與設備安裝

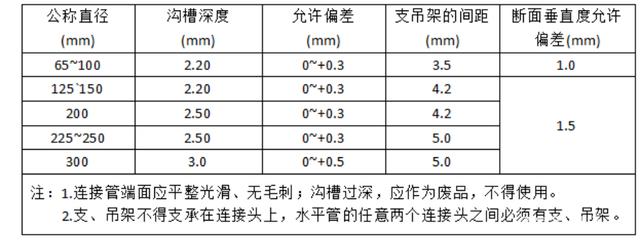

6.1溝槽式連接管道支、吊架間距

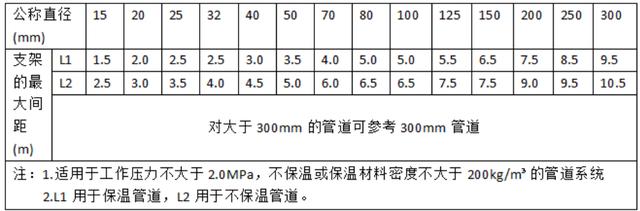

溝槽式連接管道支、吊架間距 6.2鋼管道支吊架最大間距

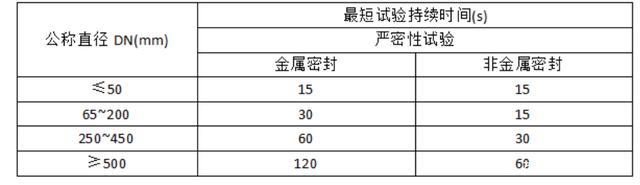

鋼管道支吊架最大間距 6.3閥門壓力持續時間
閥門壓力持續時間 6.4管道與水泵、冷水機組的接管必須為柔性接口,柔性短管不得強行對口連接,與其連接的管道應設置獨立支架。
6.5管道鋼制套管與墻體裝飾面平齊,穿樓板套管高出完成面20~50mm。
6.6設備減震及防位移。
七、防腐與絕熱
7.1風管及空調設備絕熱工程施工應在系統嚴密性實驗合格和防腐處理結束后進行。
7.2空調工程管道絕熱工程施工應在系統強度與嚴密性試驗合格和防腐處理結束后進行。
7.3 支、吊架防腐處理應與風管或管道一致,其明裝部分必須涂面漆。
7.4絕熱材料:不燃或難燃,其材質、密度、規格與厚度應符合設計要求。
7.5下列場合必須使用不燃材料:
電加熱器前后800mm的風管和絕熱層;
穿越防火隔墻兩側2m范圍內風管、管道和絕熱層。
7.6風管絕熱層采用粘接法施工。
7.7風管絕熱層采用保溫釘固定時施工要求。
7.8金屬保護殼的施工。
