籠養雞舍負壓風機通風設計方案

2020-04-27 14:24:34 歐鐠斯 廈門負壓風機 廈門環??照{(diào) 225

一、 雞舍規格

1. 雞舍長度75m,寬度15m,屋檐高度3.4m,屋脊高度4.6m,平均高度4m,

2. 雞舍面積為1125㎡,雞舍橫截面60㎡,雞舍容積4500m3。

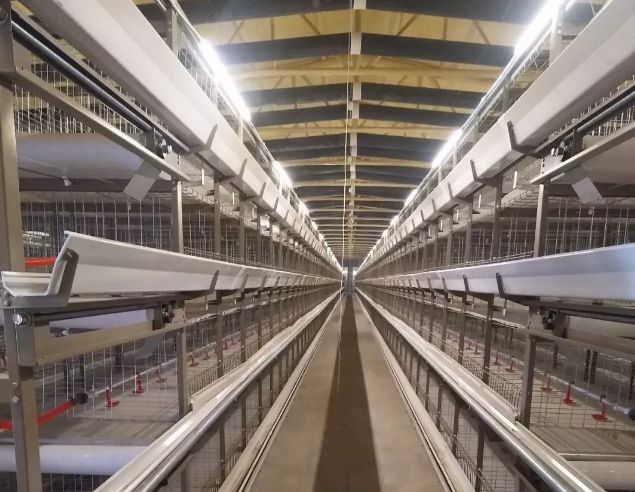

二、 雞籠的規格與布局

1. 雞籠分布為4列3層5走道,每條過道寬度是1.1m。

2. 單個雞籠的尺寸:長度1.05m深度0.80m高度0.5m,單籠面積0.84㎡

3. 全棟雞舍為1512個,16只/籠,每只雞占籠底面積0.052m2 ,共可飼養24190只。

4. 最大設計上市體重3kg/只,最大存欄重量為72570kg。


三、 環控設備的基礎數據

1. 36寸風機風量(-15pa)16000-18000m3/h * 2臺

2. 54寸風機風量(-15pa)37000-40000m3/h * 16臺(667 m3/min)

3. 小窗的尺寸:0.45m*0.25m,面積0.11㎡/個

4. 按照滿足一臺54英寸風機排風量,進風面積是排風面積的2倍計算通風管個數,通風管直徑25厘米,所打小孔數量按照小孔面積之和 = 通風管口面積的1~1.2倍計算。5. 7060水簾尺寸:厚度150mm,設計過簾風速1.8-2.03m/s,按照每臺風機配備6平方米的濕簾計算即可。


四、 通風設計的要求

1. 冬天小窗最小通風負壓》28pa,進風窗風速5.7-5.9m/s,以煙霧試驗為準

2. 使用通風管負壓15-20帕左右。以煙霧試驗為準。

3. 過簾風速:1.8-2.03m/s

4. 夏季最大過道風速:2.8-3.5m/s (中間),2號和4號過道風速會偏低,籠門處風速=過道風速*70%,籠深處風速=過道風速*30%~45%


五、 縱向通風系統的設計:(按照過道風速設計)

1. 總的通風量=雞舍橫截面積×期望的風速÷每臺風機的額定排風量

總的通風量60㎡x3 *60 min÷667 =16.1臺≈16臺 + 兩個小風機

2. 16個風扇×每個風扇的排風量667 m3/min=總的排風量10672 m3/min,雞舍體積4500m3÷總的排風量10672 m3/min=0.42 min ,符合低于1分鐘換一遍氣的換氣時間要求。

3. 水簾面積:總的排風量 = 16× 667 m3/min=10672 m3/min,全部水簾的面積= 10672m3/min ÷ 60秒 ÷ 1.9米/秒=93.6㎡≈94㎡ 基本符合每臺風機6平方米濕簾。

負壓風機,玻璃鋼負壓風機,車間降溫設備,車間通風設備,廠房降溫設備,廠房通風設備,廠房降溫,廠房通風,工業排氣扇,工業排風扇,防爆負壓風機,環??照{(diào),水冷空調,水簾,濕簾

六、 過渡通風的計算:

1. 15米寬的雞舍,要求進風口風速為5.9米/秒。安裝風門的數量要滿足過渡通風(或2分鐘換一次氣)時進風量的要求,即2250 m3/min(4500m3÷2 min =2250 m3/min),風門總面積=2250÷60÷5.9 =6.35㎡,小窗的數量=風門總面積÷每個風門的面積=6.35÷0.11= 57.7個≈58個。單側29個風門

2. 通風管個數:滿足一臺風機排風量需求,排風面積即計算風機圓的面積,1.51平方米,根據進風面積是排風面積的2倍,所安裝總通風管面積為3.02平方米,一個通風管面積為0.049平方米,所以總通風管個數為3.02/0.049=62 , 即一邊31根管。


七、 最小通風系統的設計:(按照雞舍容積計算)

1. 計算最小通風第一級別的排風量:4500m3÷ 8min = 562 m3/min

2. 計算最小通風時所需要安裝的風機數量:562 m3/min÷283 m3/min =1.98個≈2個

3. 最小通風量的第二級通風,要求雞舍具備每5分鐘換氣一次的能力。雞舍需要的排 風量 =4500m3÷5 min =900 m3/min,900 m3/min÷283 m3/min =3.18個≈4個

4. 在設置最小通風量時,一般以5分鐘為一個周期。


八、 最小通風系統的設計:(按照每公斤體重最小換氣量計算計算)

5. 24190只,體重2kg,最低通風量2*24190*1 m3/h/kg(最小可為0.3-0.4m3/h/kg)÷60=806 m3/min。

以5分鐘為循環周期,風機開啟的時間為T,T=最小換氣量÷2臺風機的總排風量=806 m3/min÷(667 m3/min×2個) = 60% 5分鐘一個循環,即開啟300s* 60%=180s

負壓風機,玻璃鋼負壓風機,車間降溫設備,車間通風設備,廠房降溫設備,廠房通風設備,廠房降溫,廠房通風,工業排氣扇,工業排風扇,防爆負壓風機,環??照{(diào),水冷空調,水簾,濕簾

九、 過渡通風的計算:(按最大通風量的50%計算)

  1. 15米寬的雞舍,要求進風口風速為5.9米/秒。安裝風門的數量要滿足夏季最大通風量的40%---50%時進風量的要求。


十、 縱向通風系統的設計:(按照每只雞最大通風量設計)

1. 16個風扇×每個風扇的排風量667 m3/min=總的排風量10672m3/min,雞舍體積4500m3÷總的排風量10672 m3/min=0.42 min ,符合低于1分鐘換一遍氣的換氣時間要求。

2. 水簾面積:總的排風量 =16× 667 m3/min=10672m3/min,全部水簾的面積=10672m3/min ÷ 60秒 ÷ 1.9米/秒=93.6㎡≈94㎡

3. 過道風速:總的排風量÷雞舍雞舍橫截面積,總的排風量 = 16× 667 m3/min=10672m3/min,水簾面積94㎡,10672m3/min÷ 60秒÷93.6㎡=1.9m/s。
